[Mod] Tutorial: Dimmer na Philco 15 bar e outras

[Gustavo Anechini]

Fala pessoal, estou instalando o dimmer na minha Britânia BCF 33. Aqui eu percebi que tenho 2 cabos azuis que vão até o botão do acionamento da bomba. Nesse caso, o cabo que vou utilizar é esse maior? Se sim, a ideia é eu interromper ele e ligar o dimmer nas 2 pontas? (como nesse desenho que fiz?).

Vi alguns vídeos mas pra mim ainda não ficou claro esse ponto, principalmente depois de ver que existem 2 fios pro botão da bomba. Poderiam me dar uma luz?

[Gustavo Anechini]

Vamos lá: fiz a instalação cortando o fio azul, conforme mexo no dimmer, a potência muda, então imagino que esteja correto. Agora fazendo alguns testes, percebi que o chuveiro tem um comportamento bem estranho (ele é novo, então não está entupido). No vídeo inicio com o dimmer no máximo e vou diminuindo, mas parece passar bem pouca água por ele.

Outro ponto: fiz o teste e deixando o dimmer no máximo, em 30s saiu 119g, de água. Mas se ele está no máximo, em teoria não era pra ele chegar 9 bar, certo? Pq se for considerar isso, com o dimmer no máximo já tenho uma saída similar ao que seria o recomendado, mas o chuveiro com o dimmer no máximo está bem estranho...Enfim, dúvidas que fiquei aqui e vou continuar testando.

[regisassao]

13 horas atrás, Gustavo Anechini disse:

Vamos lá: fiz a instalação cortando o fio azul, conforme mexo no dimmer, a potência muda, então imagino que esteja correto. Agora fazendo alguns testes, percebi que o chuveiro tem um comportamento bem estranho (ele é novo, então não está entupido). No vídeo inicio com o dimmer no máximo e vou diminuindo, mas parece passar bem pouca água por ele.

Outro ponto: fiz o teste e deixando o dimmer no máximo, em 30s saiu 119g, de água. Mas se ele está no máximo, em teoria não era pra ele chegar 9 bar, certo? Pq se for considerar isso, com o dimmer no máximo já tenho uma saída similar ao que seria o recomendado, mas o chuveiro com o dimmer no máximo está bem estranho...Enfim, dúvidas que fiquei aqui e vou continuar testando.

De fato, parece que a vazão está baixa no máximo e 119 em 30s parece pouco mesmo, mas está próxima dos 130 esperados. Acredito que não vai te atrapalhar, pois o que queremos é de 9 pra baixo. Eu uso 7 como máximo, por exemplo.

[Gustavo Anechini]

Continuei com os testes e, por mais que ele saia em um tempo bom (geralmente estou testando 16g p 38g de café, saindo em 38s), ele ainda fica ácido. Outra coisa que notei foi que a crema se desfaz com uns 10s.


Isso pode ser consequência da pressão baixa por conta do dimmer?

[regisassao]

10 horas atrás, Gustavo Anechini disse:

Continuei com os testes e, por mais que ele saia em um tempo bom (geralmente estou testando 16g p 38g de café, saindo em 38s), ele ainda fica ácido. Outra coisa que notei foi que a crema se desfaz com uns 10s.


Isso pode ser consequência da pressão baixa por conta do dimmer?

Mais provável que seja temperatura. Vc pode tentar surfar ou instalar um PID.

[Gustavo Anechini]

Fiz mais alguns testes, o último mantive o dimmer no máximo, extrai 18g para 40g de café em 31s. Porém em todos os testes, mesmo com a cafeteira e o café saindo bem quente, a crema se dissolve. Além disso, acho que nenhum ficou bebível kkkk estou desanimado já.

Meu café tem 14 dias de torra, estou usando um kingrinder p2 que, por mais que seja de entrada, sei que funciona bem pra espresso. Mas mesmo assim, nada.

[regisassao]

7 horas atrás, Gustavo Anechini disse:

Fiz mais alguns testes, o último mantive o dimmer no máximo, extrai 18g para 40g de café em 31s. Porém em todos os testes, mesmo com a cafeteira e o café saindo bem quente, a crema se dissolve. Além disso, acho que nenhum ficou bebível kkkk estou desanimado já.

Meu café tem 14 dias de torra, estou usando um kingrinder p2 que, por mais que seja de entrada, sei que funciona bem pra espresso. Mas mesmo assim, nada.

Mas como esta o sabor? Crema não quer dizer muita coisa. Na verdade, ela traz amargor.

Quais os sensoriais desse cafe? É tipo achocolatado, floral, frutado? Um frutado pode ter menos crema, achocolatado tende a ter mais. Tem varios fatores envolvidos.

[Gustavo Anechini]

O gosto fica bastante acido, e conforme o café vai esfriando, vai ficando cada vez mais acido. Basicamente não consigo beber. O café que estou usando tem notas achocolatadas, em teoria um perfil mais pra espresso. Eu faço esse café na Moka, prensa, e ele entrega essas notas sem essa acidez exagerada, o problema é no espresso mesmo kkk

Tomei um café esses dias em uma cafeteira que também tinha pouca crema, mas o sabor estava bom. No meu caso, minha maior preocupação mesmo é com o sabor, mesmo tentando controlar as variáveis tá difícil chegar a um resultado ok com filtro não pressurizado

[regisassao]

10 minutos atrás, Gustavo Anechini disse:

O gosto fica bastante acido, e conforme o café vai esfriando, vai ficando cada vez mais acido. Basicamente não consigo beber. O café que estou usando tem notas achocolatadas, em teoria um perfil mais pra espresso. Eu faço esse café na Moka, prensa, e ele entrega essas notas sem essa acidez exagerada, o problema é no espresso mesmo kkk

Tomei um café esses dias em uma cafeteira que também tinha pouca crema, mas o sabor estava bom. No meu caso, minha maior preocupação mesmo é com o sabor, mesmo tentando controlar as variáveis tá difícil chegar a um resultado ok com filtro não pressurizado

Tentou surfar a temperatura? Pode ser isso. Achocolatado nao deveria sair acido. Ainda mais de esta tirando acima de 2:1 em 30s. Não é o dimmer. Na verdade, ele esta aumentando o tempo de contato da água, deve ate estar extraindo mais que sem dimmer.

[Roger W. Rocha]

@Gustavo Anechini, além da dica do Regis, já tentou desapegar dos 30s e afinar a moagem? Outra dúvida, está habituado aos cafés especiais ou fazendo uma transição agora?

Pergunto, porque no começo eu achava até gourmet ácido!

[Pedro7]

Em 11/10/2024 at 16:44, Gustavo Anechini disse:

Eu faço esse café na Moka, prensa, e ele entrega essas notas sem essa acidez exagerada, o problema é no espresso mesmo

Pelo pouco que sei, o problema parece ser a água "fria" no expresso. Com um PID talvez resolva.



Ademais, tendo em vista que vou fazer PID e dimmer, melhor fazer qual primeiro ou é indiferente? Digo na questão de instalação, vou fazer um e depois o outro em sequência (no mesmo dia).

[Pedro7]

Peguei esse itens conforme o link do Blog expressohackers. Cabos e emendas pego local. Faltou algo (fora ferramentas)? Para o dimmer não tinha link, mas pelo que entendi só precisa um de 200w e fios.

A pasta térmica é a mesma utilizada em computador pelo que entendi, aquela do Aliexpress é cara pelo que entrega. 4g é suficiente ou precisa 8g?

[regisassao]

7 horas atrás, Pedro7 disse:

Peguei esse itens conforme o link do Blog expressohackers. Cabos e emendas pego local. Faltou algo (fora ferramentas)? Para o dimmer não tinha link, mas pelo que entendi só precisa um de 200w e fios.

A pasta térmica é a mesma utilizada em computador pelo que entendi, aquela do Aliexpress é cara pelo que entrega. 4g é suficiente ou precisa 8g?

Dimmer ta na lista de compras da mod do dimmer:

https://espressohackers.com/bom-dimmer/

Tanto faz qual instala primeiro. Dimmer é mais fácil. Talvez começasse pelo PID, assim, qualquer problema ta com a cabeça mais fresca pra pensar na hora de revisar a instalação.

Pasta termica, eu preferi comprar uma melhor (tem um numero na spec, quanto maior melhor), pois a diferença de preço era relativamente pequena. 1g vai dar pra varias mods, se achar com 1g, pode comprar.

[alxbrgs]

9 horas atrás, Pedro7 disse:

Pelo pouco que sei, o problema parece ser a água "fria" no expresso. Com um PID talvez resolva.



Ademais, tendo em vista que vou fazer PID e dimmer, melhor fazer qual primeiro ou é indiferente? Digo na questão de instalação, vou fazer um e depois o outro em sequência (no mesmo dia).

Faz primeiro a ligação do dimmer. Testa se está ok.

Depois parte para instalar o PID.

[Pedro7]

1 hora atrás, regisassao disse:

Pasta termica, eu preferi comprar uma melhor (tem um numero na spec, quanto maior melhor), pois a diferença de preço era relativamente pequena. 1g vai dar pra varias mods, se achar com 1g, pode comprar.

Tenho familiridade com PCs, por isso perguntei. Tem boas opções de pasta térmica na Kabum.



A parte do mod dimmer até agora não tinha aberto, pelo link direto funcionou. Mas como não é compra Choice ainda pago frete, então talvez no ML saia mais barato mesmo.

[Pedro7]

16 horas atrás, regisassao disse:

Dimmer ta na lista de compras da mod do dimmer:

Ali na lista diz 50cm de cada cabo. Precisa um pouco mais para margem de erro ou 50cm já sobra?

[regisassao]

8 horas atrás, Pedro7 disse:

Ali na lista diz 50cm de cada cabo. Precisa um pouco mais para margem de erro ou 50cm já sobra?

Estica um barbante dentro da sua maquina e mede. Se vai furar o painel e colocar na lateral, deve dar. Mas fio eu compro a mais sempre.

[Pedro7]

@regisassaoMinhas coisas já estão chegando e não pedi o dimmer do Aliexpress.

Esse do Mercado Livre serve?

Minha Philco é 220v.

[regisassao]

2 horas atrás, Pedro7 disse:

@regisassaoMinhas coisas já estão chegando e não pedi o dimmer do Aliexpress.

Esse do Mercado Livre serve?

Minha Philco é 220v.

Sim

[Pedro7]

Meu kit do PID veio com uma sonda e eu comprei uma separada. Qual usar?





O primeiro ou esse segundo?

[regisassao]

4 minutos atrás, Pedro7 disse:

Meu kit do PID veio com uma sonda e eu comprei uma separada. Qual usar?





O primeiro ou esse segundo?

A segunda, em formato de arruela.

[Pedro7]

Como removo esses dois cabos onde vai o sensor de temperatura?

No vídeo do Não sou Barista vi eles foram desencaixados, não entendi como.

[regisassao]

3 horas atrás, Pedro7 disse:

Como removo esses dois cabos onde vai o sensor de temperatura?

No vídeo do Não sou Barista vi eles foram desencaixados, não entendi como.

É só puxar. Um alicate de bico ajuda. Vai mexendo para um lado e para o outro que vai soltando.

[Pedro7]

20 minutos atrás, regisassao disse:

É só puxar. Um alicate de bico ajuda. Vai mexendo para um lado e para o outro que vai soltando.

Pensei que era assim. Mas como não foi com a mão, pensei que se puxasse com alicate poderia arrancar mais algo junto.

[Gabriel Zattoni]

Bom dia pessoal! Instalei um dimmer (1000w) ontem na philco 15 bar e a situação agora é a seguinte:

Quando fiz o teste só com a água a pressão máxima que o dimmer permitia era apenas um gotejamento no chuveiro.

O dimmer começa com uma pressão baixa, ao continuar girando ele desliga e na sequência volta com uma pressão que não parece ser de 9 bar. Já aconteceu algo desse tipo com alguém?

Fiz um teste e ela tira 130ml em 38s

Ao ligar ela com o máximo de pressão até que a vazão não é ruim, mas quando eu aumento a pressão aos poucos, quando eu chego no final parece que a pressão de alguma forma foi dispersada

[regisassao]

6 horas atrás, Gabriel Zattoni disse:

Bom dia pessoal! Instalei um dimmer (1000w) ontem na philco 15 bar e a situação agora é a seguinte:

Quando fiz o teste só com a água a pressão máxima que o dimmer permitia era apenas um gotejamento no chuveiro.

O dimmer começa com uma pressão baixa, ao continuar girando ele desliga e na sequência volta com uma pressão que não parece ser de 9 bar. Já aconteceu algo desse tipo com alguém?

Fiz um teste e ela tira 130ml em 38s

Ao ligar ela com o máximo de pressão até que a vazão não é ruim, mas quando eu aumento a pressão aos poucos, quando eu chego no final parece que a pressão de alguma forma foi dispersada

Sugiro fazer um video postando sua instalação para podermos avaliar melhor. Ou é problema na instalação ou no dimmer, mas em geral, é o primeiro.

[Gabriel Zattoni]

On 12/7/2024 at 3:39 PM, regisassao said:

Sugiro fazer um video postando sua instalação para podermos avaliar melhor. Ou é problema na instalação ou no dimmer, mas em geral, é o primeiro.

Bom dia Regis, estou esperando chegar o manômetro para fazer um vídeo com mais informações, a princípio sem mexer na pressão estou conseguindo um bom resultado.

[Gabriel Zattoni]

Boa noite, não consegui fazer upload do vídeo, mandei duas fotos para ter uma ideia do que eu fiz. A única intervenção foi nesse fio azul, interrompi e coloquei o dimmer no circuito.

[Vinicius_SS]



boa noite,

sou novo se conta aqui no fórum mas há mais de um ano leio muito tudo que se posta por aqui.

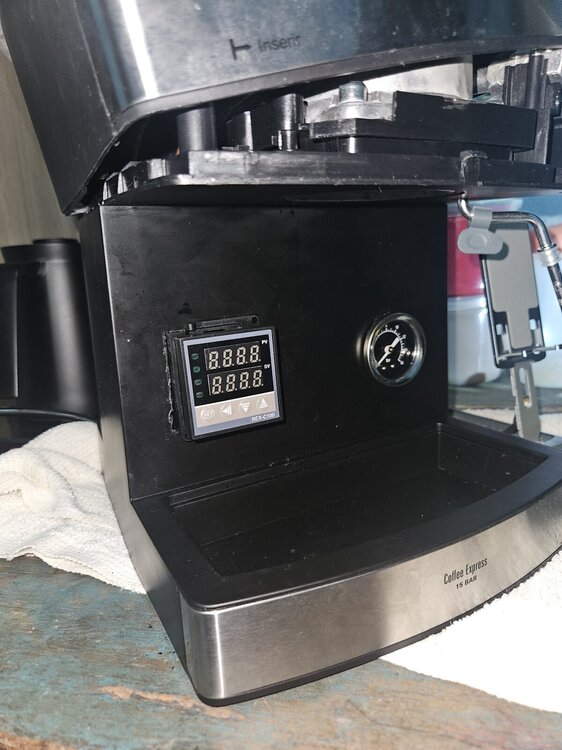

Esse é meu primeiro post e é sobre eu ter acabado de terminar o mod PID+Dimmer+Manômetro.

O resultado está abaixo.

O que usei de referência:

1) vídeo do Regis Assao + Thales: ótimo para mostrar o procedimento e, principalmente, conceitos do mod do PID. Desse vídeo, segui o processo de instalar também o Dimmer (o @regisassao indicou o fio marrom e o Thales instalou depois);

2) vídeo do Ygor Miranda que é baseado no mod do MatMoraes: segui o esquema dele por reaproveitar os fios do termostato da extração. Fui vendo o vídeo enquanto desenhava o esquema no caderno.

3) o conteúdo do EspressoHackers do @regisassao. Baita conteúdo. A lista de materiais me ajudou demais. Se não comprei as mesmas coisas que estavam lá, ao menos serviu para saber as especificações. De lá também peguei o molde 3d do PID que ajuda a dar um acabamento bacana (sou libriano e estética é fundamental  )

Testei e aparentemente está tudo ok mas extração mesmo, só amanhã cedo pois está tarde.

agradeço demais não só as pessoas citadas acima mas todos que contribuíram com esse fórum que tanto li.

E se alguém achar que posso ajudar em algo, estou a disposição!

[regisassao]

4 horas atrás, Vinicius_SS disse:



boa noite,

sou novo se conta aqui no fórum mas há mais de um ano leio muito tudo que se posta por aqui.

Esse é meu primeiro post e é sobre eu ter acabado de terminar o mod PID+Dimmer+Manômetro.

O resultado está abaixo.

O que usei de referência:

1) vídeo do Regis Assao + Thales: ótimo para mostrar o procedimento e, principalmente, conceitos do mod do PID. Desse vídeo, segui o processo de instalar também o Dimmer (o @regisassao indicou o fio marrom e o Thales instalou depois);

2) vídeo do Ygor Miranda que é baseado no mod do MatMoraes: segui o esquema dele por reaproveitar os fios do termostato da extração. Fui vendo o vídeo enquanto desenhava o esquema no caderno.

3) o conteúdo do EspressoHackers do @regisassao. Baita conteúdo. A lista de materiais me ajudou demais. Se não comprei as mesmas coisas que estavam lá, ao menos serviu para saber as especificações. De lá também peguei o molde 3d do PID que ajuda a dar um acabamento bacana (sou libriano e estética é fundamental  )

Testei e aparentemente está tudo ok mas extração mesmo, só amanhã cedo pois está tarde.

agradeço demais não só as pessoas citadas acima mas todos que contribuíram com esse fórum que tanto li.

E se alguém achar que posso ajudar em algo, estou a disposição!

Que bom que ajudou! Agora, que venham os cafés! :-)
