[Mod] Tutorial: Dimmer na Philco 15 bar e outras

[Jr Junior]

Obrigado.

Já estou com a 15 BAR aqui, estou instalando o Dimmer.

[Jr Junior]

@regisassao  Bom dia, Régis. No final desse vídeo você tira o neutro do PID é coloca direto na resistência?

Aos 29:40



[regisassao]

Em 02/06/2025 at 04:37, Ari Pereira disse:

@regisassao  Bom dia, Régis. No final desse vídeo você tira o neutro do PID é coloca direto na resistência?

Aos 29:40



Sim, eu tinha esquecido de conectar o outro terminal da resistência a alimentação.

Para entender melhor o racional de instalação, sugiro ver esse outro vídeo:



E depois eu publiquei um sobre a instalação mais fácil possível numa Gaggia, mas o raciocínio é o mesmo. Se olhar a explicação teórica, e depois esse da instalação fácil na Gaggia, voce faz o mesmo na Philco. Ou vai direto para o da Gaggia e se entender o racional ja faz na Philco direto.





[Jr Junior]

3 horas atrás, regisassao disse:

Sim, eu tinha esquecido de conectar o outro terminal da resistência a alimentação.

Para entender melhor o racional de instalação, sugiro ver esse outro vídeo:



E depois eu publiquei um sobre a instalação mais fácil possível numa Gaggia, mas o raciocínio é o mesmo. Se olhar a explicação teórica, e depois esse da instalação fácil na Gaggia, voce faz o mesmo na Philco. Ou vai direto para o da Gaggia e se entender o racional ja faz na Philco direto.







Muito Obrigado e, parabéns pelo excelente trabalho que você tem feito pelo nosso Hobby.

[Jr Junior]

Boa Noite.

Estou para instalar o manômetro na minha 15 Bar.

Poderiam me informar se esse Kit está correto?

Estou em dúvida entre 3 Manômetros (não sei se eles tem ou se dá para colocar glicerina) e, (Dois T  - um parece ser mais robusto que o outro). Quais escolher?



https://pt.aliexpress.com/item/32820373499.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 18.34!BRL 18.34!!BRL 15.28!!!%40210337bc17503832828347765ef458!12000021021911609!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005007886502097.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 49.29!BRL 49.29!!BRL 40.20!!!%40210337bc17503832828347765ef458!12000042714844661!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005007662653667.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 70.97!BRL 50.39!!BRL 50.39!!!%40210337bc17503833562741994ef458!12000041701001095!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005001502881679.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 3.92!BRL 3.34!!BRL 2.88!!!%40210337bc17503832828347765ef458!12000016379676782!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005003027769341.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 12.52!BRL 10.62!!BRL 10.62!!!%40210337bc17503832828347765ef458!12000023318387425!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/32980406283.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 22.73!BRL 21.40!!BRL 17.81!!!%40210337bc17503833697872276ef458!12000030411244033!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/32730855848.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 12.14!BRL 9.99!!BRL 8.31!!!%40210337bc17503833697872276ef458!12000033432129056!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra

[regisassao]

4 horas atrás, Ari Pereira disse:

Boa Noite.

Estou para instalar o manômetro na minha 15 Bar.

Poderiam me informar se esse Kit está correto?

Estou em dúvida entre 3 Manômetros (não sei se eles tem ou se dá para colocar glicerina) e, (Dois T  - um parece ser mais robusto que o outro). Quais escolher?



https://pt.aliexpress.com/item/32820373499.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 18.34!BRL 18.34!!BRL 15.28!!!%40210337bc17503832828347765ef458!12000021021911609!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005007886502097.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 49.29!BRL 49.29!!BRL 40.20!!!%40210337bc17503832828347765ef458!12000042714844661!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005007662653667.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 70.97!BRL 50.39!!BRL 50.39!!!%40210337bc17503833562741994ef458!12000041701001095!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005001502881679.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 3.92!BRL 3.34!!BRL 2.88!!!%40210337bc17503832828347765ef458!12000016379676782!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005003027769341.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 12.52!BRL 10.62!!BRL 10.62!!!%40210337bc17503832828347765ef458!12000023318387425!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/32980406283.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 22.73!BRL 21.40!!BRL 17.81!!!%40210337bc17503833697872276ef458!12000030411244033!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/32730855848.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 12.14!BRL 9.99!!BRL 8.31!!!%40210337bc17503833697872276ef458!12000033432129056!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra

Da uma olhada aqui:



https://espressohackers.com/pressure-gauge-installation/

Tem a lista de componentes com especificação e comentários tambem.

[Jr Junior]

7 horas atrás, regisassao disse:

Da uma olhada aqui:



https://espressohackers.com/pressure-gauge-installation/

Tem a lista de componentes com especificação e comentários tambem.

 Muito obrigado.

[alxbrgs]

Em 19/06/2025 at 22:44, Ari Pereira disse:

Boa Noite.

Estou para instalar o manômetro na minha 15 Bar.

Poderiam me informar se esse Kit está correto?

Estou em dúvida entre 3 Manômetros (não sei se eles tem ou se dá para colocar glicerina) e, (Dois T  - um parece ser mais robusto que o outro). Quais escolher?



https://pt.aliexpress.com/item/32820373499.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 18.34!BRL 18.34!!BRL 15.28!!!%40210337bc17503832828347765ef458!12000021021911609!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005007886502097.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 49.29!BRL 49.29!!BRL 40.20!!!%40210337bc17503832828347765ef458!12000042714844661!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005007662653667.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 70.97!BRL 50.39!!BRL 50.39!!!%40210337bc17503833562741994ef458!12000041701001095!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005001502881679.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 3.92!BRL 3.34!!BRL 2.88!!!%40210337bc17503832828347765ef458!12000016379676782!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/1005003027769341.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 12.52!BRL 10.62!!BRL 10.62!!!%40210337bc17503832828347765ef458!12000023318387425!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/32980406283.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 22.73!BRL 21.40!!BRL 17.81!!!%40210337bc17503833697872276ef458!12000030411244033!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra



https://pt.aliexpress.com/item/32730855848.html?spm=a2g0o.cart.0.0.5faf7f06xb5mGm&mp=1&pdp_npi=5%40dis!BRL!BRL 12.14!BRL 9.99!!BRL 8.31!!!%40210337bc17503833697872276ef458!12000033432129056!ct!BR!876205899!!1!0&gatewayAdapt=glo2bra

Outra opção de manômetro seria este:
https://pt.aliexpress.com/item/1005008669517071.html

Ele não precisa de glicerina, pois tem o tubo capilar. Troquei recentemente o da minha Philco (que estragou) por este.

Foi o mais barato e ainda com frete grátis que eu achei. Saiu por R$ 58 reais, comprando pela seção de moedas do app* do AliExpress. O prendedor que ele utiliza também é bem prático.

*adicionar ao carrinho, voltar para o seu perfil e ir na página moedas, clicar no botão "buscador de descontos/discount finder", localizar o produto na lista e clicar no botão "comprar agora", assim terá o desconto máximo, caso tenha a quantidade de moedas necessária.

Ficou assim:

Esta foi a primeira instalação deste manômetro, comentaram que precisaria do controlador de fluxo para que não houvesse variação no medidor, mas não precisou. Justamente por ele ter o tubo capilar. Depois removi e conectei o tubo direto no tee.

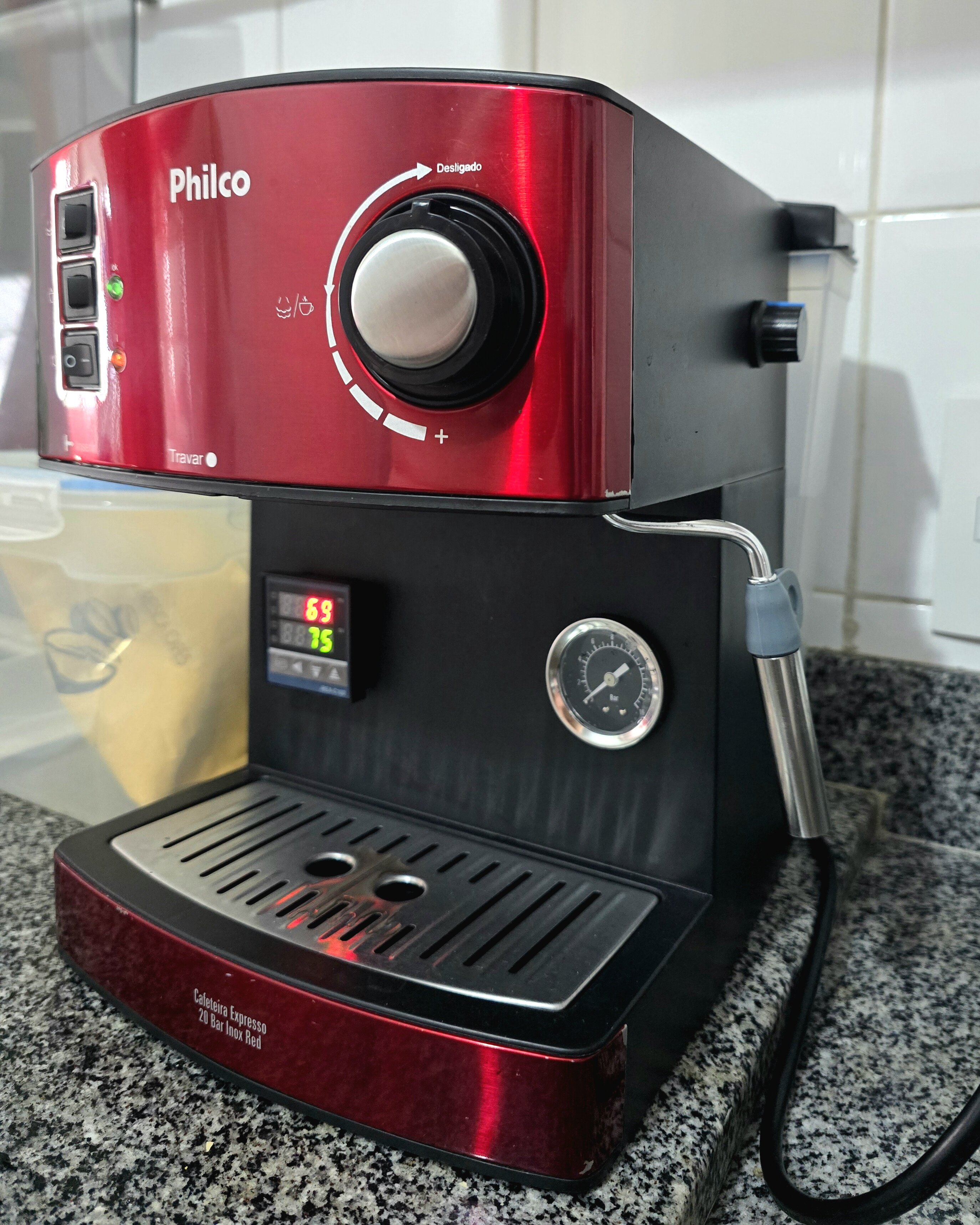

A instalação final ficou assim. Fiz na pressa para ter a máquina funcionando, mas da pra caprichar melhor, hehe. A espoja é porque a OPV ficou solta, então fiz isso para ficar presa e não ter vibração.

Para quem não viu o meu post detalhando mais as modificações, tá aqui no fórum:



[Ian Lucas Paim]

Olá, pessoal!

Primeiramente, queria agradecer a todos que já contribuíram neste tópico, porque graças aos passo a passo e relatos que encontrei aqui, consegui instalar o dimmer na minha BCF33 com bastante tranquilidade.

Agora, estou me preparando para a próxima modificação: instalar um manômetro (que parece ser relativamente simples) e um PID.
Minha dúvida é sobre o PID:
Para quem já instalou na máquina da Britânia, o processo e a configuração interna são realmente os mesmos da Philco 15 bar?

Pergunto isso porque não encontrei nada muito detalhado sobre a Britânia, apenas sobre a Philco, e se o procedimento for o mesmo, pretendo comprar os materiais seguindo as instruções da Philco mesmo.

[Anderson.dias]

Pra quem instalou PID na philco, quais parâmetros está usando?

Estou com dificuldade na estabilidade e também no ganho de temperatura, está lento. 5 minutos para sair dos 94°c para 130°c

[Pedro7]

7 horas atrás, Anderson.dias disse:

Estou com dificuldade na estabilidade

Ideal seria configurar para ligar a resistência ao cair 1 grau da temperatura alvo. Não lembro se tem ou qual parâmetro precisa configurar nele para fazer isso.

Mas pelo que lembro tem um ajuste ali nele que faz isso.

@regisassao

[Anderson.dias]

@Pedro7 aqui em uma extração tem queda de até 8 graus. Quando ligo a máquina a primeira vez a temperatura chega a ir a 99, isso com setpoint em 94.

Quais parâmetros PID tu tá usando?

[regisassao]

20 horas atrás, Anderson.dias disse:

Pra quem instalou PID na philco, quais parâmetros está usando?

Estou com dificuldade na estabilidade e também no ganho de temperatura, está lento. 5 minutos para sair dos 94°c para 130°c

Isso deve ser problema nos ajustes dos ganhos P, D e I. Esta usando os mesmos valores que usei no video com o Thales?

13 horas atrás, Pedro7 disse:

Ideal seria configurar para ligar a resistência ao cair 1 grau da temperatura alvo. Não lembro se tem ou qual parâmetro precisa configurar nele para fazer isso.

Mas pelo que lembro tem um ajuste ali nele que faz isso.

@regisassao

Não, isso é padrão e atua com diferença de 1 grau sempre. Talvez esteja confundindo com o intervalo de medições de temperatura, que passei de 1x a cada 2s para 1x por segundo.

[regisassao]

7 horas atrás, Anderson.dias disse:

Quando ligo a máquina a primeira vez a temperatura chega a ir a 99, isso com setpoint em 94.

Tbm parece um P muito alto, talvez I e D baixos. Dá pra ajustar na tentativa e erro, usando como ponto de partida os valores que usei no video com o Thales.

[charbel123]

4 horas atrás, regisassao disse:

Tbm parece um P muito alto, talvez I e D baixos. Dá pra ajustar na tentativa e erro, usando como ponto de partida os valores que usei no video com o Thales.

No video não fala isso mas tem na descrição do video isso para quem for consultar!
TMJ

[Anderson.dias]

Vou dar uma olhada nesse vídeo, eu já assisti ele mas nunca havia lido a descrição. Meu último ajuste foi 70, 120 e 80 para P, I e D respectivamente @regisassao

[Pedro7]

21 horas atrás, Anderson.dias disse:

Quais parâmetros PID tu tá usando?

Não sei, de algum vídeo do Regis.

[alxbrgs]

Em 26/06/2025 at 09:56, Ian Lucas Paim disse:

Olá, pessoal!

Primeiramente, queria agradecer a todos que já contribuíram neste tópico, porque graças aos passo a passo e relatos que encontrei aqui, consegui instalar o dimmer na minha BCF33 com bastante tranquilidade.

Agora, estou me preparando para a próxima modificação: instalar um manômetro (que parece ser relativamente simples) e um PID.
Minha dúvida é sobre o PID:
Para quem já instalou na máquina da Britânia, o processo e a configuração interna são realmente os mesmos da Philco 15 bar?

Pergunto isso porque não encontrei nada muito detalhado sobre a Britânia, apenas sobre a Philco, e se o procedimento for o mesmo, pretendo comprar os materiais seguindo as instruções da Philco mesmo.

Sim, são basicamente os mesmos componentes.
Podes seguir tudo o que fizeram na Philco que via dar certo na BCF33.

[Anderson.dias]

@regisassao configurei meu PID para ligar a cada 1s e nos parâmetros PID coloquei os mesmos lá do vídeo onde tu saiu de 68 para 94°C em 25s (P: 30, I: 360, D: 15). Extrai 68ml e a maquina levou 70s para ir do 84°c para 94°c. Sabes me dizer qual parâmetro eu altero o tipo de termopar?

Eu não utilizei o que veio junto com o REX C100, eu comprei esse aqui:

https://a.aliexpress.com/_mPbRdOx

Desativei o termostato original da máquina responsável pela extração e fixei o olhal embaixo dele (com pasta térmica nova).

[regisassao]

19 horas atrás, Anderson.dias disse:

@regisassao configurei meu PID para ligar a cada 1s e nos parâmetros PID coloquei os mesmos lá do vídeo onde tu saiu de 68 para 94°C em 25s (P: 30, I: 360, D: 15). Extrai 68ml e a maquina levou 70s para ir do 84°c para 94°c. Sabes me dizer qual parâmetro eu altero o tipo de termopar?

Eu não utilizei o que veio junto com o REX C100, eu comprei esse aqui:

https://a.aliexpress.com/_mPbRdOx

Desativei o termostato original da máquina responsável pela extração e fixei o olhal embaixo dele (com pasta térmica nova).

Esta lento tambem de temperatura ambiente ate os 94 graus?

Aquele ajuste era pra chegar mais lentamente no alvo, sem ultrapassar ou passando pouco pra estabilizar rápido. Mas com uma diferença pequena, ele deve tentar chegar mais lentamente nos 94 graus. Só acho que nao deveria ser tao lento.

[Anderson.dias]

4 horas atrás, regisassao disse:

Esta lento tambem de temperatura ambiente ate os 94 graus?

Aquele ajuste era pra chegar mais lentamente no alvo, sem ultrapassar ou passando pouco pra estabilizar rápido. Mas com uma diferença pequena, ele deve tentar chegar mais lentamente nos 94 graus. Só acho que nao deveria ser tao lento.

Fiz poucos testes ainda, preciso fazer mais. Mas os testes que fiz obtive os seguintes resultados:

90/300/40 - 3:40  pra ir do 17 ao 94 (acabou ultrapassando até 103)

15/360/15 - 5:32 para ir do 11 ao 94

60/20/5 - 2:25 para ir do 24 ao 94 (passou até 96)

Eu fiz o teste com tua configuração tb, só não lembro o resultado. Esse último foi meu melhor tempo, ainda falta um ajuste fino. Mas continuo com tempo longo para ir até o 130 para vaporizar.

Uma dúvida que tenho é o parâmetro R (working cycle), qual tempo tu colocou ali? Pq o PID deveria começar a piscar a saída para o relé quando estivesse próximo ao setpoint, mas a temperatura ainda esta longe e ele ua começa a ligar e desligar.

[regisassao]

7 horas atrás, Anderson.dias disse:

Fiz poucos testes ainda, preciso fazer mais. Mas os testes que fiz obtive os seguintes resultados:

90/300/40 - 3:40  pra ir do 17 ao 94 (acabou ultrapassando até 103)

15/360/15 - 5:32 para ir do 11 ao 94

60/20/5 - 2:25 para ir do 24 ao 94 (passou até 96)

Eu fiz o teste com tua configuração tb, só não lembro o resultado. Esse último foi meu melhor tempo, ainda falta um ajuste fino. Mas continuo com tempo longo para ir até o 130 para vaporizar.

Uma dúvida que tenho é o parâmetro R (working cycle), qual tempo tu colocou ali? Pq o PID deveria começar a piscar a saída para o relé quando estivesse próximo ao setpoint, mas a temperatura ainda esta longe e ele ua começa a ligar e desligar.

Eu nao mudaria os 3 ao mesmo tempo. Tem um balanco entre os parâmetros e muda tudo se mudar os 3 juntos.

Para chegar mais rapido ao alvo, pode aumentar o P. Se está piscando muito antes do alvo, mas não passa, se nao me engano, o melhor é reduzir um pouco o D.

Aqui tem uns dados de uns testes que eu fiz no passado, para voce ver como os tempos e temperaturas maximas e minimas mudaram com alterações nos parâmetros:

O R  deixava em 1.

Aqui tem todos os parâmetros que eu usava na Poemia:







[alxbrgs]

Fiz um esquema visual e também um guia listando dos as peças necessárias para instalar um manômetro e também OPV.
Acabei postando em outro tópico que era específico deste tema, mas republico aqui pois é um tópico com mais conteúdo sobre a Philco 15 Bar:



Fiz um esquema visual de uma solução para instalação do manômetro, junto de uma OPV regulável.

Existem outras formas de fazer isso, a depender de se você vai manter a OPV original, ou não. E também qual o tipo de conexão do manômetro.

Seguem abaixo 2 opções, todas estão com os links para as peças.

Instalação de OPV e Manômetro na Philco 15 bar

Observações

Possivelmente funciona em outras máquinas com sistema parecido, como a Britânia BCF33 ou a Mondial C-08.

A instalação da OPV é opcional. A OPV original pode ser ajustada, mas é uma peça frágil e um pouco mais difícil de abrir e regular.

A OPV indicada abaixo é bem robusta, toda em metal, e possui tampa de rosca que pode ser instalada de forma acessível, permitindo a regulagem do parafuso interno sem abrir a máquina.

O funcionamento é por mola: o parafuso é apertado ou afrouxado para deixar a mola mais comprimida ou mais solta.

• Mola mais apertada → maior pressão (até cerca de 15 bar)
• Mola mais frouxa → menor pressão (por exemplo, 9 bar)

Para regular a OPV, você pode usar:

• Um filtro cego (mais fácil)
• Um filtro com manômetro acoplado (mais preciso, mas mais trabalhoso)

Link do filtro cego 51mm

Peças necessárias e comentários sobre as conexões e instalação


Peças conectadas na OPV
Clique no nome da peça para ver o item no AliExpress

OPV

Conexão T para OPV
- Modelo Female-Female-Male, rosca 1/8"

Conector de mangueira (pelo menos 2 peças)
- Modelo PC4-01 (mangueira 4 mm e rosca 9,5 mm, equivalente a 1/8")

Manômetro
- Tipo com tubo capilar, sem necessidade de glicerina.

Como fazer a conexão:

• Rosqueie a OPV na entrada fêmea do T.
• Conecte o manômetro na saída macho.
• Na outra saída fêmea, instale o conector de mangueira.

Peças conectadas na bomba

Conector de mangueira (mesmo modelo citado acima)
- Modelo PC4-01 (mangueira 4 mm, rosca 9,5 mm / 1/8")

Conexão T para mangueira (1 peça)
- Modelo KLE – 4 mm

Mangueira extra
- Modelo 4mm x 2.5mm transparente (1m basta, 2m se vc quiser ter bastante sobra)
- obs: pode usar também a mangueira 4mm x 2.0mm, só vai precisar amolecer ela na água quente para facilitar o engate.

Como fazer a conexão:

• Remova a OPV original, que fica na saída da bomba.
• Instale o conector de mangueira.
• Corte a mangueira original (que sai da bomba e vai para o boiler) e conecte o T de mangueira.

Na conexão reta do T:

• Conecte a mangueira que vem da bomba (lado cortado)
• Continue com a outra ponta da mangueira que leva ao boiler.

Na saída de baixo do T:

• Conecte a nova mangueira até o conector de mangueira que está ligado à instalação da OPV.

Observações finais

• Faça os cortes nas mangueiras o mais retos possível e sem rebarbas, usando estilete ou cortador próprio.
• Existem conectores de engate rápido, mas eles são mais sensíveis a vazamentos se a mangueira não estiver bem cortada ou estiver em alta pressão.
• Antes de encaixara mangueira, passe a porca do conector pela mangueira (caso a outra ponta não esteja solta). Faça o encaixe até o final do curso do bico da conexão.
• Todos os links são do AliExpress e podem render uma comissão para mim. Escolhi as opções mais baratas com frete Choice, que oferece frete grátis em compras acima de R$ 99.

INTALAÇÃO DO MANÔMETRO COM OPV ORIGINAL

A outra opção de instalação é mantendo a OPV original.

Você pode regular ela, mas é uma peça bem "fajuta", pode quebrar a presilha ao desmontar. Então faça com cuidado.

Não sei exatamente quando precisa afrouxar para ficar na casa de 9BAR

Você vai precisar apenas do manômetro e do conector T (modelo PB 4-01) modelo entrada e saída para mangueira de 4mm e a derivação para rosca 1/8

Caso queira um manômetro mais barato, mas que é necessário preencher com glicerina, tem que pegar estes itens abaixo. Não é nenhuma desvantagem usar o manômetro com glicerina, é apenas uma questão estética. Sempre deixe uma bolha ao preencher, para ter espaço para expansão da glicerina.

Manômetro
Conector (1 peças se usar o T com todas saídas para tubo, ou 2 peças se usar o T com uma saída de rosca 1/8)
- Modelo PCF e 4-01)
Conexão T para tubo(1 peça)
- Modelo KLE – 4 mm

ou

Conector T para tubo + rosca
- modelo PB 4-01

A diferença pode ser no preço do T só de mangueira e que precisará de um conector extra. Talvez o T que tem a rosca seja mais caro e tem a questão que citei do engate rápido não ser tão recomendado.

Esquemas usando o manômetro com glicerina:



Espero que eu tenha sido bem claro/didático e que possa ajudar mais pessoas a fazerem a modificação

[thiagopaulo84]

Em 15/08/2025 at 17:40, alxbrgs disse:

Fiz um esquema visual e também um guia listando dos as peças necessárias para instalar um manômetro e também OPV.
Acabei postando em outro tópico que era específico deste tema, mas republico aqui pois é um tópico com mais conteúdo sobre a Philco 15 Bar:



Fiz um esquema visual de uma solução para instalação do manômetro, junto de uma OPV regulável.

Existem outras formas de fazer isso, a depender de se você vai manter a OPV original, ou não. E também qual o tipo de conexão do manômetro.

Seguem abaixo 2 opções, todas estão com os links para as peças.

Instalação de OPV e Manômetro na Philco 15 bar

Observações

Possivelmente funciona em outras máquinas com sistema parecido, como a Britânia BCF33 ou a Mondial C-08.

A instalação da OPV é opcional. A OPV original pode ser ajustada, mas é uma peça frágil e um pouco mais difícil de abrir e regular.

A OPV indicada abaixo é bem robusta, toda em metal, e possui tampa de rosca que pode ser instalada de forma acessível, permitindo a regulagem do parafuso interno sem abrir a máquina.

O funcionamento é por mola: o parafuso é apertado ou afrouxado para deixar a mola mais comprimida ou mais solta.

• Mola mais apertada → maior pressão (até cerca de 15 bar)
• Mola mais frouxa → menor pressão (por exemplo, 9 bar)

Para regular a OPV, você pode usar:

• Um filtro cego (mais fácil)
• Um filtro com manômetro acoplado (mais preciso, mas mais trabalhoso)

Link do filtro cego 51mm

Peças necessárias e comentários sobre as conexões e instalação


Peças conectadas na OPV
Clique no nome da peça para ver o item no AliExpress

OPV

Conexão T para OPV
- Modelo Female-Female-Male, rosca 1/8"

Conector de mangueira (pelo menos 2 peças)
- Modelo PC4-01 (mangueira 4 mm e rosca 9,5 mm, equivalente a 1/8")

Manômetro
- Tipo com tubo capilar, sem necessidade de glicerina.

Como fazer a conexão:

• Rosqueie a OPV na entrada fêmea do T.
• Conecte o manômetro na saída macho.
• Na outra saída fêmea, instale o conector de mangueira.

Peças conectadas na bomba

Conector de mangueira (mesmo modelo citado acima)
- Modelo PC4-01 (mangueira 4 mm, rosca 9,5 mm / 1/8")

Conexão T para mangueira (1 peça)
- Modelo KLE – 4 mm

Mangueira extra
- Modelo 4mm x 2.5mm transparente (1m basta, 2m se vc quiser ter bastante sobra)
- obs: pode usar também a mangueira 4mm x 2.0mm, só vai precisar amolecer ela na água quente para facilitar o engate.

Como fazer a conexão:

• Remova a OPV original, que fica na saída da bomba.
• Instale o conector de mangueira.
• Corte a mangueira original (que sai da bomba e vai para o boiler) e conecte o T de mangueira.

Na conexão reta do T:

• Conecte a mangueira que vem da bomba (lado cortado)
• Continue com a outra ponta da mangueira que leva ao boiler.

Na saída de baixo do T:

• Conecte a nova mangueira até o conector de mangueira que está ligado à instalação da OPV.

Observações finais

• Faça os cortes nas mangueiras o mais retos possível e sem rebarbas, usando estilete ou cortador próprio.
• Existem conectores de engate rápido, mas eles são mais sensíveis a vazamentos se a mangueira não estiver bem cortada ou estiver em alta pressão.
• Antes de encaixara mangueira, passe a porca do conector pela mangueira (caso a outra ponta não esteja solta). Faça o encaixe até o final do curso do bico da conexão.
• Todos os links são do AliExpress e podem render uma comissão para mim. Escolhi as opções mais baratas com frete Choice, que oferece frete grátis em compras acima de R$ 99.

INTALAÇÃO DO MANÔMETRO COM OPV ORIGINAL

A outra opção de instalação é mantendo a OPV original.

Você pode regular ela, mas é uma peça bem "fajuta", pode quebrar a presilha ao desmontar. Então faça com cuidado.

Não sei exatamente quando precisa afrouxar para ficar na casa de 9BAR

Você vai precisar apenas do manômetro e do conector T (modelo PB 4-01) modelo entrada e saída para mangueira de 4mm e a derivação para rosca 1/8

Caso queira um manômetro mais barato, mas que é necessário preencher com glicerina, tem que pegar estes itens abaixo. Não é nenhuma desvantagem usar o manômetro com glicerina, é apenas uma questão estética. Sempre deixe uma bolha ao preencher, para ter espaço para expansão da glicerina.

Manômetro
Conector (1 peças se usar o T com todas saídas para tubo, ou 2 peças se usar o T com uma saída de rosca 1/8)
- Modelo PCF e 4-01)
Conexão T para tubo(1 peça)
- Modelo KLE – 4 mm

ou

Conector T para tubo + rosca
- modelo PB 4-01

A diferença pode ser no preço do T só de mangueira e que precisará de um conector extra. Talvez o T que tem a rosca seja mais caro e tem a questão que citei do engate rápido não ser tão recomendado.

Esquemas usando o manômetro com glicerina:



Espero que eu tenha sido bem claro/didático e que possa ajudar mais pessoas a fazerem a modificação

Só falou um diagrama desse pra instalação do PID! Seria perfeito!

[alxbrgs]

Em 19/08/2025 at 14:22, thiagopaulo84 disse:

Só falou um diagrama desse pra instalação do PID! Seria perfeito!

Já fiz um rascunho aqui do esquema elétrico.



Vou passar a limpo e postarei aqui

[Jozevctr64]

Em 15/08/2025 at 17:40, alxbrgs disse:

Fiz um esquema visual e também um guia listando dos as peças necessárias para instalar um manômetro e também OPV.
Acabei postando em outro tópico que era específico deste tema, mas republico aqui pois é um tópico com mais conteúdo sobre a Philco 15 Bar:



Fiz um esquema visual de uma solução para instalação do manômetro, junto de uma OPV regulável.

Existem outras formas de fazer isso, a depender de se você vai manter a OPV original, ou não. E também qual o tipo de conexão do manômetro.

Seguem abaixo 2 opções, todas estão com os links para as peças.

Instalação de OPV e Manômetro na Philco 15 bar

Observações

Possivelmente funciona em outras máquinas com sistema parecido, como a Britânia BCF33 ou a Mondial C-08.

A instalação da OPV é opcional. A OPV original pode ser ajustada, mas é uma peça frágil e um pouco mais difícil de abrir e regular.

A OPV indicada abaixo é bem robusta, toda em metal, e possui tampa de rosca que pode ser instalada de forma acessível, permitindo a regulagem do parafuso interno sem abrir a máquina.

O funcionamento é por mola: o parafuso é apertado ou afrouxado para deixar a mola mais comprimida ou mais solta.

• Mola mais apertada → maior pressão (até cerca de 15 bar)
• Mola mais frouxa → menor pressão (por exemplo, 9 bar)

Para regular a OPV, você pode usar:

• Um filtro cego (mais fácil)
• Um filtro com manômetro acoplado (mais preciso, mas mais trabalhoso)

Link do filtro cego 51mm

Peças necessárias e comentários sobre as conexões e instalação


Peças conectadas na OPV
Clique no nome da peça para ver o item no AliExpress

OPV

Conexão T para OPV
- Modelo Female-Female-Male, rosca 1/8"

Conector de mangueira (pelo menos 2 peças)
- Modelo PC4-01 (mangueira 4 mm e rosca 9,5 mm, equivalente a 1/8")

Manômetro
- Tipo com tubo capilar, sem necessidade de glicerina.

Como fazer a conexão:

• Rosqueie a OPV na entrada fêmea do T.
• Conecte o manômetro na saída macho.
• Na outra saída fêmea, instale o conector de mangueira.

Peças conectadas na bomba

Conector de mangueira (mesmo modelo citado acima)
- Modelo PC4-01 (mangueira 4 mm, rosca 9,5 mm / 1/8")

Conexão T para mangueira (1 peça)
- Modelo KLE – 4 mm

Mangueira extra
- Modelo 4mm x 2.5mm transparente (1m basta, 2m se vc quiser ter bastante sobra)
- obs: pode usar também a mangueira 4mm x 2.0mm, só vai precisar amolecer ela na água quente para facilitar o engate.

Como fazer a conexão:

• Remova a OPV original, que fica na saída da bomba.
• Instale o conector de mangueira.
• Corte a mangueira original (que sai da bomba e vai para o boiler) e conecte o T de mangueira.

Na conexão reta do T:

• Conecte a mangueira que vem da bomba (lado cortado)
• Continue com a outra ponta da mangueira que leva ao boiler.

Na saída de baixo do T:

• Conecte a nova mangueira até o conector de mangueira que está ligado à instalação da OPV.

Observações finais

• Faça os cortes nas mangueiras o mais retos possível e sem rebarbas, usando estilete ou cortador próprio.
• Existem conectores de engate rápido, mas eles são mais sensíveis a vazamentos se a mangueira não estiver bem cortada ou estiver em alta pressão.
• Antes de encaixara mangueira, passe a porca do conector pela mangueira (caso a outra ponta não esteja solta). Faça o encaixe até o final do curso do bico da conexão.
• Todos os links são do AliExpress e podem render uma comissão para mim. Escolhi as opções mais baratas com frete Choice, que oferece frete grátis em compras acima de R$ 99.

INTALAÇÃO DO MANÔMETRO COM OPV ORIGINAL

A outra opção de instalação é mantendo a OPV original.

Você pode regular ela, mas é uma peça bem "fajuta", pode quebrar a presilha ao desmontar. Então faça com cuidado.

Não sei exatamente quando precisa afrouxar para ficar na casa de 9BAR

Você vai precisar apenas do manômetro e do conector T (modelo PB 4-01) modelo entrada e saída para mangueira de 4mm e a derivação para rosca 1/8

Caso queira um manômetro mais barato, mas que é necessário preencher com glicerina, tem que pegar estes itens abaixo. Não é nenhuma desvantagem usar o manômetro com glicerina, é apenas uma questão estética. Sempre deixe uma bolha ao preencher, para ter espaço para expansão da glicerina.

Manômetro
Conector (1 peças se usar o T com todas saídas para tubo, ou 2 peças se usar o T com uma saída de rosca 1/8)
- Modelo PCF e 4-01)
Conexão T para tubo(1 peça)
- Modelo KLE – 4 mm

ou

Conector T para tubo + rosca
- modelo PB 4-01

A diferença pode ser no preço do T só de mangueira e que precisará de um conector extra. Talvez o T que tem a rosca seja mais caro e tem a questão que citei do engate rápido não ser tão recomendado.

Esquemas usando o manômetro com glicerina:



Espero que eu tenha sido bem claro/didático e que possa ajudar mais pessoas a fazerem a modificação

Perfeito! Bem e explicado e fácil de compreeder. Bom trabalho!

Realmente só falta do PID. No aguardo.

Acredito que as variações das instalações vai de acordo com a qualidade e a diversidade dos acessórios. E ai q ficam as dúvidas. Exemplo: qual a diferença entre os manômetros de glicerina e o capilar? Os modelos de dimmer, o controlador pwm serviria? Qual a potência mínima em watts é indicado? São questões q vão surgindo.

[lufeig]

Finalmente estou com meu kit completo de PID, manômetro e dimmer para instalação na Philco 20 bar. Deve chegar hoje a caldeira nova, vou aproveitar só a parte de baixo porque o parafuso ficou preso (não saiu nem no torneiro mecânico) e não encontrei caldeira 110v.

Pra quem está pensando em fazer o mod e quer ter uma ideia de custos, gastei R$ 407,92 em tudo o que está na foto. Os conectores Wago e o dimmer foram comprados no Brasil. Todo o restante foi no Aliexpress, demorou 11 dias da data da compra até a entrega.

[lufeig]

É pessoal, finalmente a minha vez chegou. Agora tenho o meu brinquedinho pra aprender mais sobre espressos.

Muito obrigado a todos do fórum, e até alguns de fora dele. Sem as informações que vocês compartilham gratuitamente a minha 20 bar tunada não existiria.

Agora é aprender os ajustes pra tirar bons espressos ao invés dos meus cafezes.

[lufeig]

Agora acho que está finalizado. Me faltava uma moldura para o PID, porque a frente ficava saltada cerca de 1cm pra fora. Meu muito obrigado ao colega @JonnyStaylepor compartilhar os arquivos para impressão no thingiverse. Ficou perfeito, nota 10!

E eu tinha deixado pra fazer os chicotes depois de testar por algum tempo, de preferência quando fosse abrir a máquina pra colocar essa moldura.

Se tudo der certo, só abro a máquina de novo se algo der errado.

[charbel123]

16 horas atrás, lufeig disse:

Agora acho que está finalizado. Me faltava uma moldura para o PID, porque a frente ficava saltada cerca de 1cm pra fora. Meu muito obrigado ao colega @JonnyStaylepor compartilhar os arquivos para impressão no thingiverse. Ficou perfeito, nota 10!

E eu tinha deixado pra fazer os chicotes depois de testar por algum tempo, de preferência quando fosse abrir a máquina pra colocar essa moldura.

Se tudo der certo, só abro a máquina de novo se algo der errado.

Ficou lindona hein
