[Mod] Tutorial: Dimmer na Philco 15 bar e outras


Postagens recomendadas

1 minute ago, filipeferrazz said:

Obrigado pelos comentários!

Testa usando somente os dois conectores do meio. IN-L você conecta a entrada e OUT-L você conecta o fio que vai pra bomba. Os dois conectores externos ficam sem nada.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

7 minutes ago, filipeferrazz said:

Também não deu certo, a vez que conseguir fazer funcionar foi com todos os fios conectados.

Que coisa, deveria funcionar. E se usar os externos, IN-N e OUT-N?

Link para o comentário
Compartilhar em outros sites

Just now, filipeferrazz said:

Também não deu certo. Acho que vou fechar a máquina e fazer um café na aeropress e ser feliz! Hahaha

o curioso que a bomba nem liga, tô achando que possa ter queimado.

Putz... Você testou ligar a bomba sem o dimmer e não funcionou?

Link para o comentário
Compartilhar em outros sites

Como já comentaram antes, esse dimmer só usa os 2 conectores do meio, os das extremidades não são necessários, já que é apenas um jumper de um para o outro. Verifica em qual local da bomba você interrompeu o fio. Você deve interromper especificamente o fio que sai do botão de acionamento direto para a bomba.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

  • 3 months later...

Na minha Poemia tbm ficava em uns 5 bar, mas ignora, começa a pre-infusao no mínimo, vai subindo depois e boa. Os cafés ficavam otimos na Poemia, acredito que ficarão na Philco também.  Principalmente se instalar um PID depois.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

Em 16/12/2023 at 10:59, Jean Cordeiro disse:

Acabei de instalar o dimmer e manometro na minha philco 20bar pcf24. Percebi que a pressão com o dimmer no mínimo fica por volta dos 5 bar... não consigo fazer uma pré infusão com 2 bar, por exemplo. Alguém pode me ajudar? A voltagem onde moro é 220v e meu dimmer é de 400w. Obrigado, desde já.

Aqui na minha tmb fica por volta disso a menor pressão.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

Em 16/12/2023 at 15:26, regisassao disse:

Na minha Poemia tbm ficava em uns 5 bar, mas ignora, começa a pre-infusao no mínimo, vai subindo depois e boa. Os cafés ficavam otimos na Poemia, acredito que ficarão na Philco também.  Principalmente se instalar um PID depois.

Ok... tudo certo, então! Interessante que eu acabei de fazer um teste agora, liberando um pouco a válvula de vaporizaçao durante a extração. Consegui um controle de fluxo e de pressão no manometro ainda maior do que usando o dimmer,  chegando a bater 1,5... 2 bar... praticamente sem fluxo e indo até os 9 bar ou mais. Alguém já tentou? Não sei como fica a questão da temperatura, já que o fluxo total de água (chuveiro +vaporizador) devem aumentar bastante. Estou aguardando chegar o PID para me aventurar na instalação.

Link para o comentário
Compartilhar em outros sites

Em 18/12/2023 at 10:24, Jean Cordeiro disse:

Ok... tudo certo, então! Interessante que eu acabei de fazer um teste agora, liberando um pouco a válvula de vaporizaçao durante a extração. Consegui um controle de fluxo e de pressão no manometro ainda maior do que usando o dimmer,  chegando a bater 1,5... 2 bar... praticamente sem fluxo e indo até os 9 bar ou mais. Alguém já tentou? Não sei como fica a questão da temperatura, já que o fluxo total de água (chuveiro +vaporizador) devem aumentar bastante. Estou aguardando chegar o PID para me aventurar na instalação.

O ponto negativo que eu vejo aí é justamente isso que vc falou, abrindo a válvula de vaporização vc está jogando fora água quente, e aumentando a entrada de água fria, o que teoricamente vai afetar a estabilidade térmica durante a extração, devido a caldeira dessa máquina não ser tão grande. Aí tem que testar pelo sabor e ver se compensa diminuir a pressão desta forma.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

  • 3 weeks later...
  • 2 weeks later...
Em 16/12/2023 at 10:59, Jean Cordeiro disse:

Acabei de instalar o dimmer e manometro na minha philco 20bar pcf24. Percebi que a pressão com o dimmer no mínimo fica por volta dos 5 bar... não consigo fazer uma pré infusão com 2 bar, por exemplo. Alguém pode me ajudar? A voltagem onde moro é 220v e meu dimmer é de 400w. Obrigado, desde já.

Essa é a pressão que a mola do chuveiro segura, abaixo disso fica retido no boiler. Para pressões menores é so trocar a mola por uma mais fraca.

Link para o comentário
Compartilhar em outros sites

  • 2 weeks later...

Boa tarde gente! Abri a minha Britania 15 Bar BCF29I para colocar o dimmer de acordo com as dicas aqui do clube. Mas me deparei com um esquema elétrico diferente do que vi por aqui. O botão de início de extração é ligado a uma placa antes, aí fiquei com medo de fazer besteira e vim perguntar aos mais experimentes como fazer a ligação nesse caso! Desde já agradeço a todos os contribuintes desse prestigiado fórum!


Link para o comentário
Compartilhar em outros sites

  • 2 months later...

Pessoal, bom dia

Comprei um dimmer, e fiz a instalação, mas não sai agua.

Sera q liguei por tempo suficiente? Fiquei com medo de ter instalado errado, e queimar a maquina kk

Tem lado para instalar os fios do dimmer? Fio de entrada e fio de saida?

Se eu utilizar ele em 100%, nao tem problema?

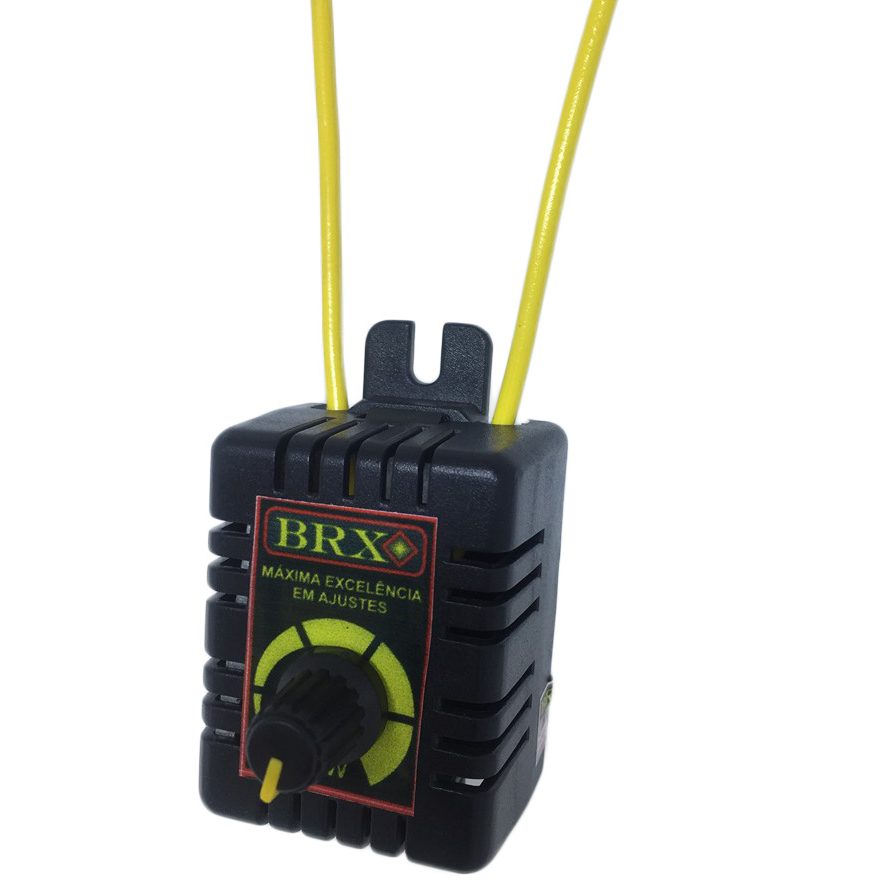

Usei o seguinte dimmerbr-11134207-7qukw-lj73l9uhh96860


Link para o comentário
Compartilhar em outros sites

23 horas atrás, douglas tybusch disse:

Pessoal, bom dia

Comprei um dimmer, e fiz a instalação, mas não sai agua.

Sera q liguei por tempo suficiente? Fiquei com medo de ter instalado errado, e queimar a maquina kk

Tem lado para instalar os fios do dimmer? Fio de entrada e fio de saida?

Se eu utilizar ele em 100%, nao tem problema?



Usei o seguinte dimmerbr-11134207-7qukw-lj73l9uhh96860


Por essas fotos não tem como avaliar. Se interrompeu um dos fios que chega na bomba e colocou o dimmer no meio, está certo.

Link para o comentário
Compartilhar em outros sites

On 4/21/2024 at 11:52 AM, regisassao said:

Por essas fotos não tem como avaliar. Se interrompeu um dos fios que chega na bomba e colocou o dimmer no meio, está certo.

É, estava tudo certo, a bomba demora um bocado para puxar a agua do reservatório.

Setei o fluxo em 93g/30secs ou 6.5bar (supostamente).

Sem um manometro não tem como confirmar

Mas o dimmer mod e uma puck screen, melhoraram significativamente meus cafés e a consistencia.

  • Curtir 2
Link para o comentário
Compartilhar em outros sites

  • 1 month later...
On 4/18/2022 at 2:41 PM, rafaelsgarbulho said:

Fala galera, ja utilizei muitas dicas aqui do pessoal e farei minha contribuição com o video de como fiz meu Mod de dimmer na philco 15 bar, pra utilizar em 9 bar:



Pergunta mais frequente: Como voce sabe que ficou em 9 bar?

R: A cafeteira deve soltar aproximadamente 130gramas (ml) de agua em 30 segundos. (depois do mod é só medir com uma caneca e boas)



Cafeteiras espresso de entrada cismam em lançar produtos com alto volume de Bar em pressão, o que poucos sabem é que cafeteiras profissionais utilizam apenas 9 bar de pressão para trabalhar. O pó devidamente moído e compactado cria a pressão suficiente dentro do filtro quando em contato com a água, gerando o famoso CREMA, que se devidamente extraído é parte muito importante para medir a qualidade da torra, frescor dos grãos e extração da bebida Finalizando sua xícara com chave de “ouro”.

Basta um dimmer comum, pode ser já com caixinha se encontrar fácil, precisa ter ao menos 100w, as bombas de água utilizam em torno de 40 a 60w.

Meu dimmer foi de 400w pois foi o q achei mais barato e rápido pra comprar. Desmonte sua máquina e encontre o fio de alimentação elétrica da bomba de água.

Na Philco é o que sai do botão de acionamento da extração (botão do meio quando olhamos a maquina de frente. Por dentro temos o fio azul que é o fio que leva a energia para a bomba, então eu conectei um fio do dimmer (comprei terminais fêmea e macho) no lugar do fio azul, ligando o dimmer no botão, e o fio azul ligando na outra ponta do dimmer. E PRONTO!

Agora calibre seu dimmer para que a máquina extraia 130ml de água em 30 segundos, esta medida é uma base para fluxo de 9 bar de pressão. Achou?, voila ! Mágica feita.





Fala, irmão. Agradeço pelo vídeo e pela contribuição para quem também ama café. Eu vou fazer a modificação na minha Philco 20 bar e devo seguir seu vídeo. Teria o link dos terminais fêmea e macho que comprou para eu poder pegar tbm? O dimmer já tá a caminho. Pretendo colocar o dimmer e depois o manômetro e estudar mais sobre o pid para deixar ela bem tunada depois.

Editado por João Artur

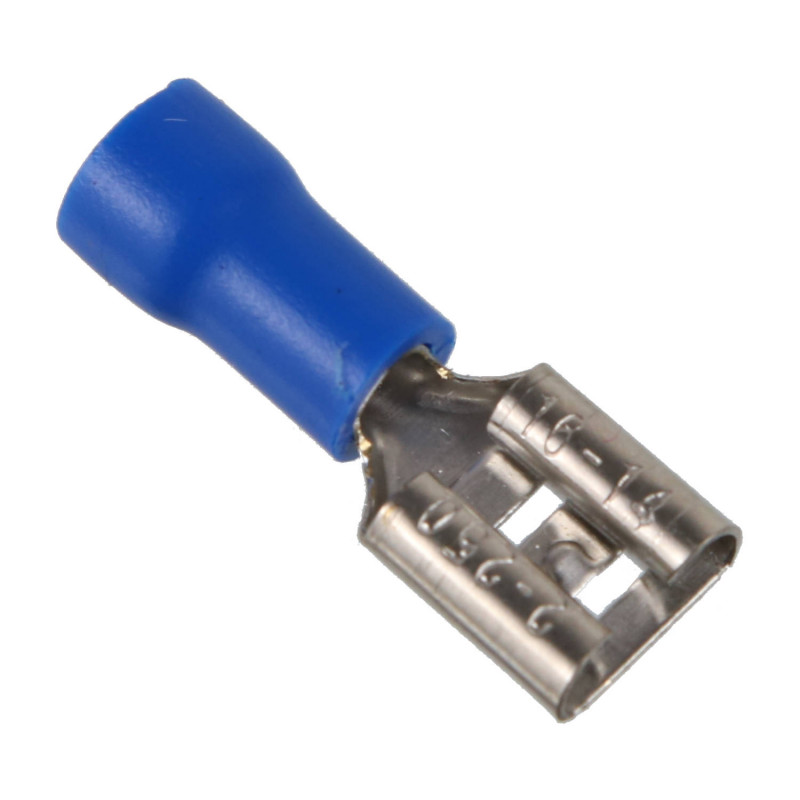

Já resolvi o problema de onde achar os conectores para compra, não sei como excluir a publicação.
Link para o comentário
Compartilhar em outros sites

Olá, pessoal. Sou novo por aqui e muito leigo nessa parte de elétrica. Estou encalhado em um problema simples. Estou tentando tirar um conector daquele botão de extração para poder instalar meu dimmer. Simplesmente não consigo tirar o fio, pois não sei aonde está a trava do conector. Vou enviar uma foto, caso alguém possa ajudar :).



A minha máquina é a Philco 20 bar. Essa parte é exatamente igual a 15 bar.



Falam que a trava é essa aba que fica na parte superior, ou essa parte preta que fica na frente. Pressionei e até agora não consegui tirar. Aguardo algum herói aí para me ajudar nesse problema simples kkkk


Link para o comentário
Compartilhar em outros sites

4 horas atrás, João Artur disse:

Olá, pessoal. Sou novo por aqui e muito leigo nessa parte de elétrica. Estou encalhado em um problema simples. Estou tentando tirar um conector daquele botão de extração para poder instalar meu dimmer. Simplesmente não consigo tirar o fio, pois não sei aonde está a trava do conector. Vou enviar uma foto, caso alguém possa ajudar :).



A minha máquina é a Philco 20 bar. Essa parte é exatamente igual a 15 bar.



Falam que a trava é essa aba que fica na parte superior, ou essa parte preta que fica na frente. Pressionei e até agora não consegui tirar. Aguardo algum herói aí para me ajudar nesse problema simples kkkk


Use um alicate de bico pra puxar cuidadosamente esse conector. É só encaixado, mas as vezes ta firme demais.

Link para o comentário
Compartilhar em outros sites

  • 2 weeks later...

Fala pessoal, boa noite!

No próximo domingo, irei fazer as mods do dimmer + manômetro na minha Philco.

Comprei o dimmer, o manômetro, PCF, mangueira e o "T". Dessas peças mais baratinhas comprei 2x cada, pra ter uma reserva em caso de problemas futuros. Também comprei a glicerina para o manômetro e fica dupla face para fixar o dimmer inicialmente.

Estou esquecendo de alguma coisa? Precisa de alguma coisa a mais? Algum tipo de vedação? Se estiver, podem me alertar, por favor, por mais obvio que pareça hehe.

Link para o comentário
Compartilhar em outros sites

11 hours ago, raphaelanjos1 said:

Fala pessoal, boa noite!

No próximo domingo, irei fazer as mods do dimmer + manômetro na minha Philco.

Comprei o dimmer, o manômetro, PCF, mangueira e o "T". Dessas peças mais baratinhas comprei 2x cada, pra ter uma reserva em caso de problemas futuros. Também comprei a glicerina para o manômetro e fica dupla face para fixar o dimmer inicialmente.

Estou esquecendo de alguma coisa? Precisa de alguma coisa a mais? Algum tipo de vedação? Se estiver, podem me alertar, por favor, por mais obvio que pareça hehe.

Veda rosca daquele rolinho mais estreito 12mm para conexão do terminal no manômetro, uma seringa pode ajudar com a glicerina, estilete.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

2 horas atrás, Roger W. Rocha disse:

Veda rosca daquele rolinho mais estreito 12mm para conexão do terminal no manômetro, uma seringa pode ajudar com a glicerina, estilete.

Boa, vou providenciar o veda rosca. O restante já OK

3 horas atrás, regisassao disse:

Ferramentas tem tudo? Chave inglesa é bem versátil, só nao resolve quando o espaço é pequeno

Ferramentas tenho várias chaves, vão dar conta!

Link para o comentário
Compartilhar em outros sites

7 horas atrás, Roger W. Rocha disse:

Veda rosca daquele rolinho mais estreito 12mm para conexão do terminal no manômetro, uma seringa pode ajudar com a glicerina, estilete.

Amigo, vi que você tem um manômetro igual ao meu, o seu deve ter vindo sem buraco em cima também pra colocar a glicerina, como que faz? Hahahahha ajuda que estou perdido!!!

Link para o comentário
Compartilhar em outros sites

Meu manômetro é esse aqui (link manometro) e já veio com glicerina (que bom). Ele vem com uma borrachinha no topo e um aviso que pede para cortar o topo dessa borrachinha depois da instalação. É realmente necessário? Foto: foto

Link para o comentário
Compartilhar em outros sites
